焼石膏の性質 - 富士石膏株式会社

各石膏製品は、作業性などが良くなるよう、それぞれの用途にあわせて原料・添加物等を調整します。
下記のデータは、あくまで一般的な石膏製品（主に陶磁器用石膏）の傾向を示すものであり、すべての石膏製品にあてはまるものではありません。
より良い石膏の使い方の理解のために、ご参照ください。

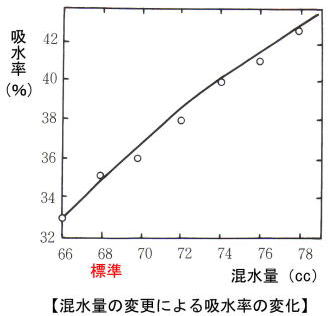

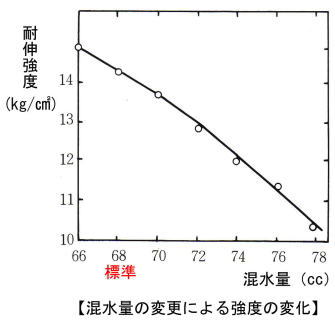

１.混水量と、吸水率・耐伸強度の関係について

混水量の増加とともに、流し込み開始時間は長くなり、吸水率は大となりますが、耐伸強度は低下します。

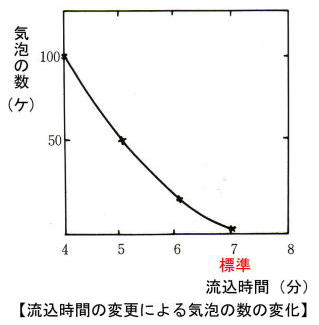

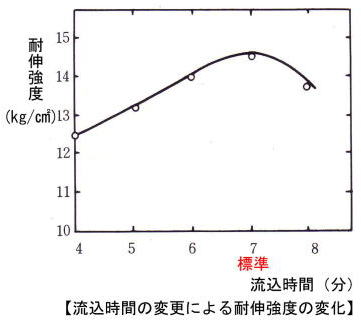

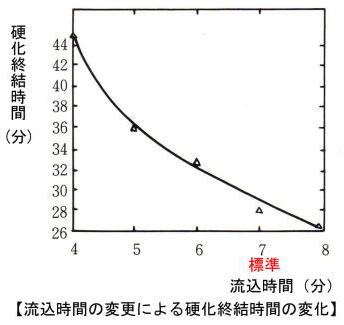

２.流込開始時間と、硬化終結時間・耐伸強度・気泡の数について

適当な流込開始時間（下図でいう”標準”）に、流し込むのが最適です。これより早く流し込んだ場合、また遅れた場合は、以下のように悪い結果が表れます。

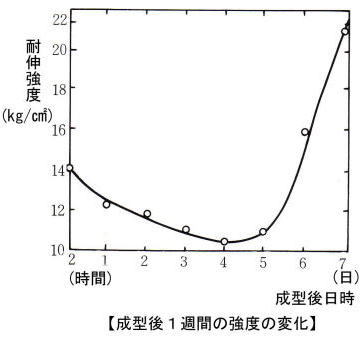

３.成型後１週間の耐伸強度の変化について

通常、室内に放置しておくと、成型後３～４日までは耐伸強度は低下し、その後乾燥するにしたがって耐伸強度は強くなり、やがて成型物のもつ最高強度に達します。（室内の温度・湿度により、乾燥の度合いが異なるため、耐伸強度も違ってきます）

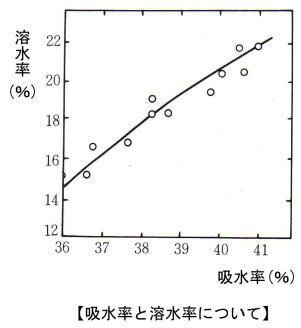

４.吸水率と溶水率について

溶水率とは、成型物の表面に一定の高さより一定量の水を落とし、水によって成型物から溶出した重量を百分率で表したものです。
吸水率がよいものほど、溶水率が高くなることがわかります。

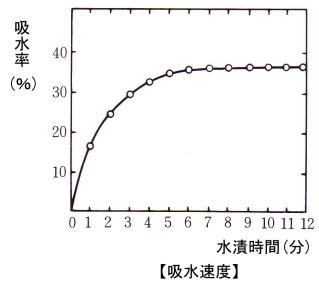

５.吸水速度について

吸水速度は、浸漬時間の初期に著しく、短時間のあいだに吸水します。

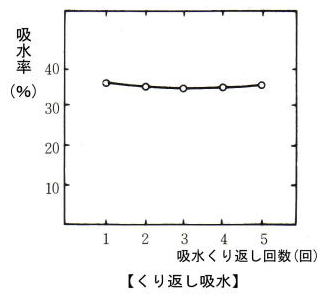

６.くり返し吸水について

乾燥、吸水を繰り返し行った場合でも、吸水率の変化はほぼありません。
